陶熙DOW道康宁有机硅树脂脱模涂层DOWSIL™ 20 Release是溶剂中含有聚二甲基硅氧烷和高分子量有机硅树脂。DOWSIL™ 20 Release Coating 提供了持久的隔离膜，对于有时即便使用其他有机硅也难以从模具表面脱离的塑料、粘合剂和其他弹性体产品可以进行有效脱模。
陶熙DOW道康宁有机硅树脂脱模涂层DOWSIL™ 20 Release特性
优点
易于使用
不会使成型制件褪色
可用溶剂稀释
在大多数情况下，单次使用可以提供多次成型周期的脱模效果
提供热稳定、不炭化、不油腻的隔离膜
最大程度减少在模具和口模的堆积现象

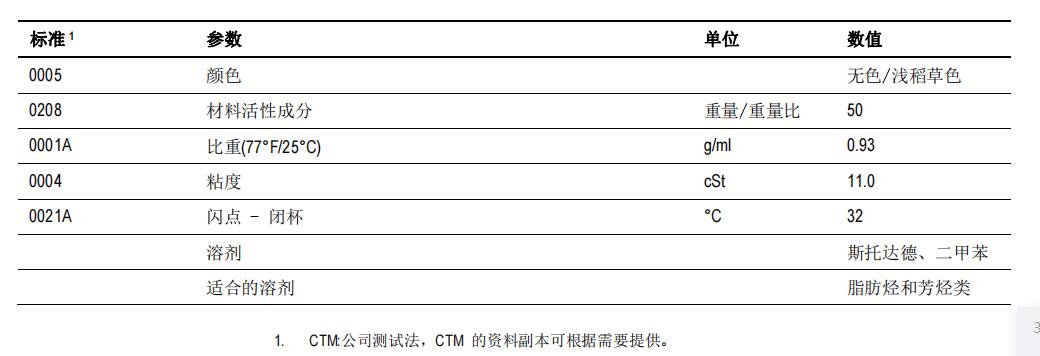

陶熙DOW道康宁有机硅树脂脱模涂层DOWSIL™ 20 Release技术数据
陶熙DOW道康宁有机硅树脂脱模涂层DOWSIL™ 20 Release应用
在制造塑料零件时，为环氧树脂、三聚氰胺、甲基丙烯酸酯、酚醛树脂、聚酯和聚氨酯提供耐用的隔离膜。
为有机硅玻璃层压板以及有机硅模塑料管和零部件脱模。
为木材成型操作、金属铸造和橡胶垫片提供脱模功能。
陶熙DOW道康宁有机硅树脂脱模涂层DOWSIL™ 20 Release使用方法
为了更轻松地施涂和更好地控制模具表面的用量，DOWSIL™ 20 Release Coating 应稀释其 1 份至 5–10 份溶剂中。如果润湿存在问题，将 10 份 DOWSIL™ 20 Release Coating 与 80 份异丙醇 (99%) 与 10 份甲苯混合，取代上文提到的溶剂。使用溶剂时，需提供适当的通风，并遵守制造商标签上的说明。 如要使用在表面有孔的模具上，需使用浓度更高的溶液，可按 1:1 比例混合溶剂与 DOWSIL™ 20 Release Coating。一旦模具被脱模剂浸润后，可以使用更
稀释的溶液。 在实际使用条件下，应在实际操作前通过小规模试操作确定施用频率和适当浓度，以实现最佳脱模性能。
稀释后，DOWSIL™ 20 Release Coating 可经喷涂、刷涂或擦涂使用。应用前应清洁模具表面。当将此产品涂在非常薄的薄膜上时，可获得最佳的脱模特 性。 避免使用过多。 厚膜的脱模性较差，甚至可能导致粘连。难以脱模还可能是由于分散不均或未完全润湿表面所导致。可以通过擦去脱模剂的方式直到获得干燥的薄膜进行修正。
施涂后，晾干模具表面直至完全没有稀释剂。由于用于稀释 DOWSIL™ 20 Release Coating 的溶剂可能易燃，在热表面施涂稀释剂时需采取特别措施。
固化
尽管并非必需，但热固化可产生更好的脱模性并提高隔离膜的耐久性。建议在 93–204°C (200–400°F) 温度下加热模具 5–10 分钟。 成型件表面处理 某些情况下，DOWSIL™ 20 Release Coating 所形成的硅离型膜还可能会影响成
型件的上漆和粘合。如果需要进行表面喷涂或粘合，必须在使用前详尽测试硅脱模剂的效果。
陶熙DOW道康宁有机硅树脂脱模涂层DOWSIL™ 20 Release包装
本产品为 20 公斤和 170 公斤容器装，净重。
