德国瓦克ELASTOSIL®RT 623 A/B 室温固化硅橡胶（RTV-2）是可浇注、加成固化、用于移印的双组分硅橡胶，在室温下硫化。可用作制作印刷板。瓦克623硅橡胶具有中等邵氏A硬度和高撕裂强度。
德国wacker瓦克ELASTOSIL®RT 623 A/B 室温固化硅橡胶属性
•流动性非常好
•高反应性，即使添加大量硅油，也能快速脱模
•室温下快速无收缩固化，可通过加热大大加快固化速度
•中等邵氏A硬度（约31）
•高撕裂强度
•硫化胶机械性能的长期稳定性，尤其是硬度
wacker瓦克ELASTOSIL®RT 623 A/B 室温固化硅橡胶具体特征
•添加固化
•优异的机械性能
•快速固化
•无收缩
•双组分
wacker瓦克ELASTOSIL®RT 623A/B 室温固化硅橡胶技术数据
| 未固化的属性 | ||||
| 性能 | 条件 | A | B | 方法 |
| 颜色 | - | white | reddish brown | - |
| 密度 | 23 °C | 1.14 g/cm³ | 1.02 g/cm³ | DIN EN ISO 2811-1 |
| 动态粘度 搅拌后 | 23 °C | 15000 mPa·s | 800 mPa·s | ISO 3219 |
| 催化A+B的性质 | |||
| 性能 | 条件 | 数值 | 方法 |
| 动态粘度 | 23 °C | 10000 mPa·s | ISO 3219 |
| Mix ratio[1] | - | 9 : 1 | A : B |
| 可操作时间 up to 60000 mPa.s | 23 °C | 30 min | DIN EN ISO 2555 |
| 固化时间 tack-free | - | 5 h | - |
| 固化特性，在循环空气烘箱中，在150°C下固化30分钟。 | |||
| 性能 | 条件 | 数值 | 方法 |
| 颜色 | - | reddish brown | - |
| 密度 in water | 23 °C | 1.12 g/cm³ | DIN EN ISO 1183-1 A |
| Tear-growth resistance | - | > 30 N/mm | ASTM D 624 B |
| Shore density A | - | 31 | DIN ISO 48-4 |
| Breaking strength | - | 7.5 N/mm² | ISO 37 type 1 |
| 断裂伸长率 | - | 700 % | ISO 37 type 1 |
| 线性收缩 | - | < 0.1 % | - |
wacker瓦克ELASTOSIL®RT 623 A/B 室温固化硅橡胶应用
用于移印的弹性体、
具体应用
用于制造印刷垫的基础橡胶。
ELASTOSIL®RT 623 A/B是专门设计用于制作打印垫的基材。
硫化胶的高机械强度和长期硬度稳定性使ELASTOSIL®RT 623 A/B成为生产具有优异机械性能和较长使用寿命的印刷衬垫的理想基材。
wacker瓦克ELASTOSIL®RT 623 A/B 室温固化硅橡胶使用方法
重要提示：
铂催化剂在组分B中。
重要事项：
A和B组分只有在批号相同的情况下才能一起使用。
为了确保材料的最佳流动性和均匀性，在移除或在容器中处理组件之前，必须彻底搅拌组件，以便均匀分散存储期间可能沉淀的任何填料。

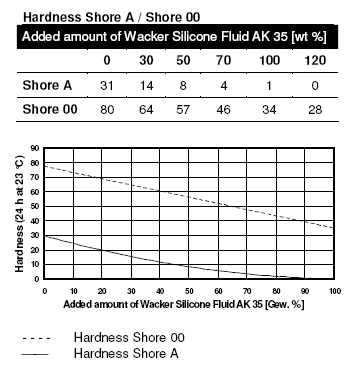

稀释图表：
下表显示了ELASTOSIL®RT 623 A/B的硬度与邵氏A和邵氏00硬度计类型的瓦克硅油AK 35添加量的函数关系。
瓦克ELASTOSIL®RT 623 A/B 室温固化硅橡胶包装和储存
存储、
每批产品的“结束前最佳使用”日期显示在产品标签上。
